SG、SBK/ZSG系列三相干式（整流）变压器
SG、SBK/ZSG系列三相干式（整流）变压器
JMB、DG、BZ[DMJ系列照明、行灯控制变压器

◎使用范围

SG系列三相干式变压器广泛适用于交流50-60HZ．输入、输出电压不超过500V的各种三相供电场合。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般±5%）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。
ZSG系列三相干式整流变压器供整流设备、整流后作充电、电压调节及直流电源之用。

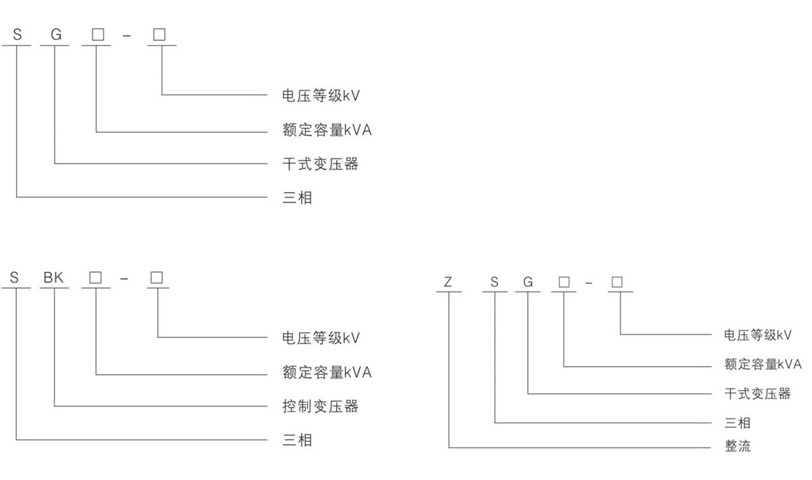

◎型号及其含义

注：
1、空格未注尺寸，按用户要求待定，所列尺寸供参考；输出电流大于300A的产品为特殊定做产品，产品尺寸会相应改变。
2、表中所列的额定输入、输出电压根据需要可以任意组合。
3、表中所列的电压和尺寸，可根椐用户要求协商确定。

◎外形及安装尺寸

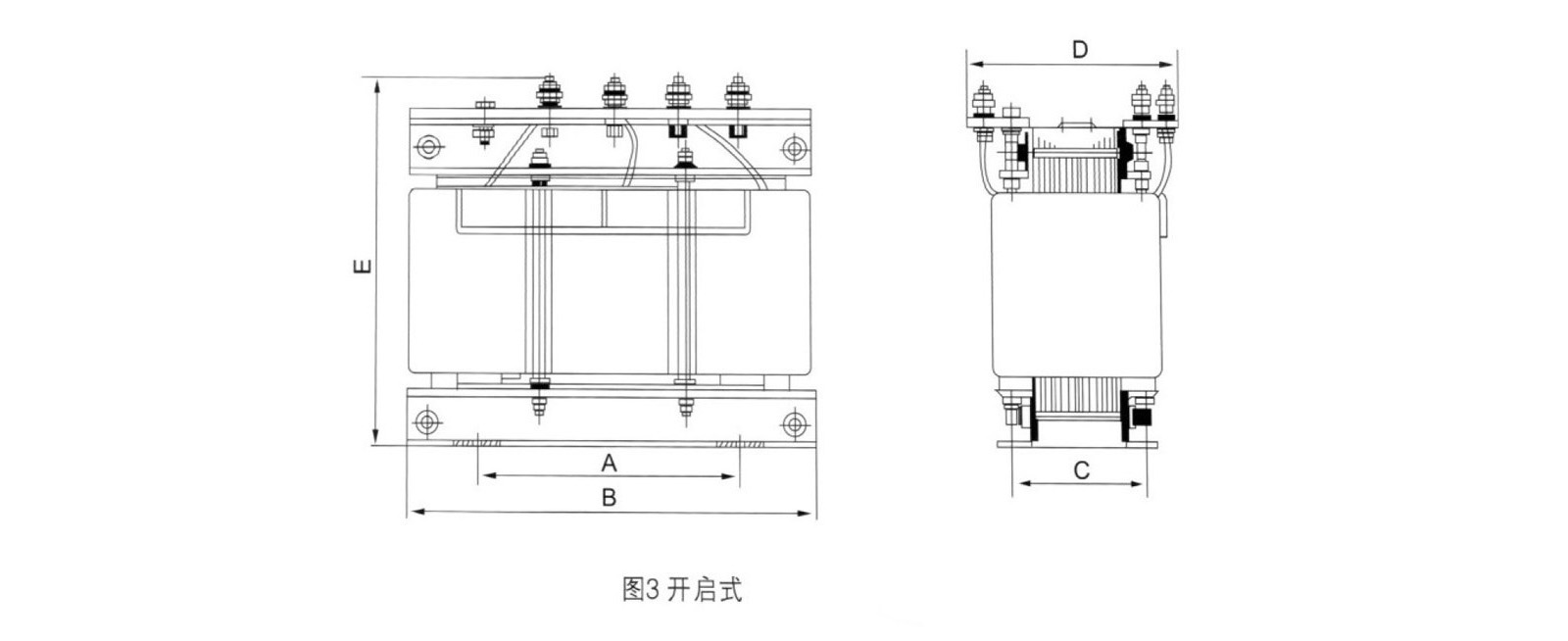

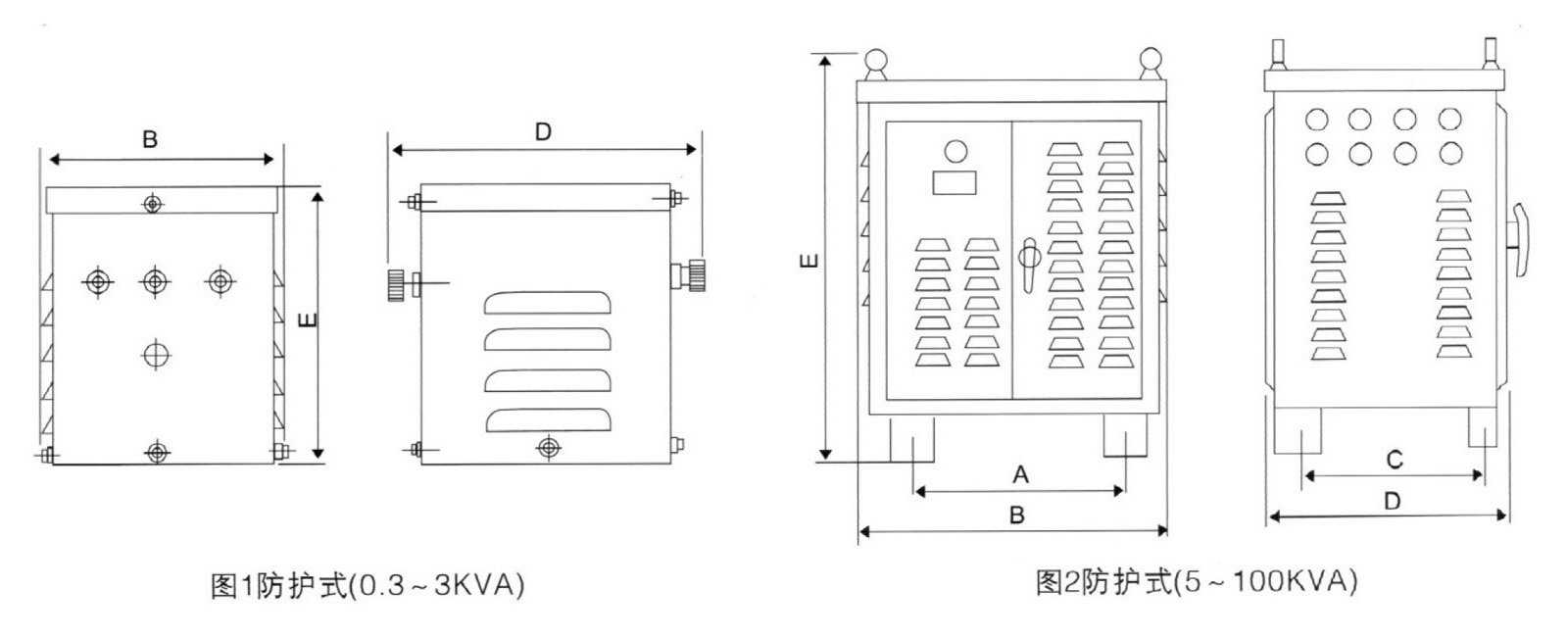

SG，ZSG，SBK的外形及安装尺寸见下表及图1、图2、图3、
型号 容量 输出电压 联接组别号 联接组别号 联接组别号 K×J
开启式 防护式 开启式 防护式
输入 输出 Bmax Dmax Emax Bmax Dmax Emax A±5 C±5 A±5 C±5
SG、ZSG、SBK-0.15 0.15 660
400
380
200		 380
220
110
36		 Y/yno(Y/Yo)
Y/d(Y/△)
D/y(△/y)
D/d(△/△)		 120 88 150 260 180 200 90 49     8×16
SG、ZSG、SBK-0.3 0.3 150 98 175 260 180 200 113 62
SG、ZSG、SBK-0.5 0.5 180 108 200 260 200 260 136 68
SG、ZSG、SBK-0.75 0.75 180 118 200 260 250 260 136 78
SG、ZSG、SBK-1 1 180 130 200 315 250 260 176 103     l0×20
SG、ZSG、SBK-1.5 1.5 228 136 240 355 290 280 176 115
SG、ZSG、SBK-2 2 228 146 240 355 290 300 224 115
SG、ZSG、SBK-2.5 2.5 264 154 270 370 290 280 221 121
SG、ZSG、SBK-3 3 264 161 270 370 290 300 224 128 420 220
SG、ZSG、SBK-4 4 264 168 270 510 400 550 224 131
SG、ZSG、SBK-5 5 300 180 300 510 400 550 224 143 470 230
SG、ZSG、SBK-10 10 360 204 360 560 450 600 316 171 580 240 Φ12
SG、ZSG、SBK-15 15 360 219 360 560 450 600 316 186 580 300
SG、ZSG、SBK-20 20 420 214 420 560 450 600 356 175
SG、ZSG、SBK-30 30 480 274 450 650 520 720 356 235
SG、ZSG、SBK-40 40 540 294 500 650 520 720 356 255 870 350
SG、ZSG、SBK-50 50 600 350 560 720 600 810 450 235
SG、ZSG、SBK-60 60 600 450 560 720 600 810 450 255
SG、ZSG、SBK-80 80 800 450 660 1000 810 960 550 255
SG、ZSG、SBK-100 100 860 520 760 1000 810 960 550 255
