◎使用范围

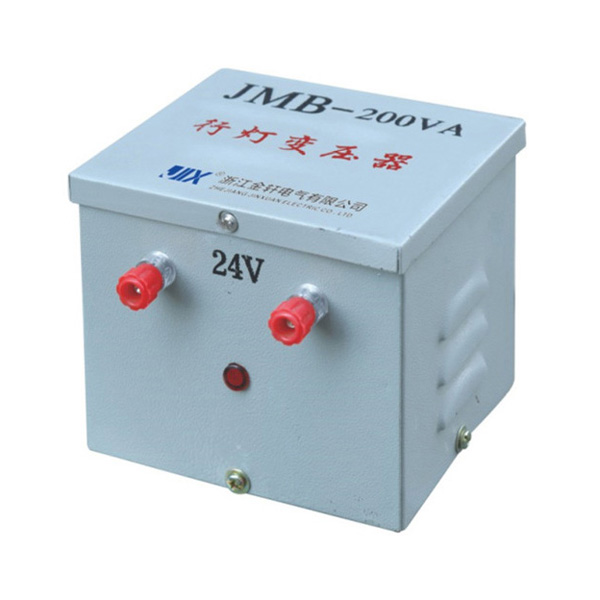

JMB、DG、BZ型系列照明变压器适用于交流50Hz，电压500V及以下的电路中，作为机床及其它设备的局部照明灯电源。
JMB、DG系列变压器是由BK系列变压器和防护外壳构成，外壳两侧有供输入电源和负载接线用的接线柱，并有供接地用的接地螺钉；BZ型照明变压器是由BK-50、BK-100控制变压器、LS3-2型主令开关及保护外壳组成，在主令开关上装有熔断器，用以保护照明回路，电源从装有主令开关一端的防尘薄膜处引入，通过主令开关来接通和分断照明灯。
JMB、DG系列变压器是由BK系列变压器和防护外壳构成，外壳两侧有供输入电源和负载接线用的接线柱，并有供接地用的接地螺钉；BZ型照明变压器是由BK-50、BK-100控制变压器、LS3-2型主令开关及保护外壳组成，在主令开关上装有熔断器，用以保护照明回路，电源从装有主令开关一端的防尘薄膜处引入，通过主令开关来接通和分断照明灯。

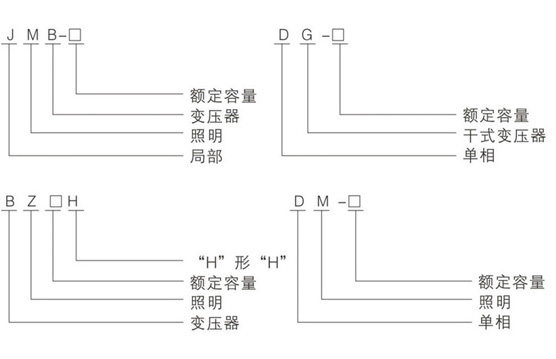

◎型号及其含义
◎外形及安装尺寸
◎外形及安装尺寸
JMB(DG)系列产品的外形及安装尺寸见表1、图1
| 型号 | 初级电压 | 次级电压 | 外形尺寸 | ||
| B | D | E | |||
| JMB(DG)25VA |
220、380或根据 用户需求额定 |
6、12、24、36、 110、127、220、380 或根据用户需求而定 |
145 | 160 | 120 |
| JMB(DG)50VA | 145 | 165 | 120 | ||
| JMB(DG)100VA | 145 | 165 | 120 | ||
| JMB(DG)150VA | 165 | 155 | 130 | ||
| JMB(DG)200VA | 165 | 155 | 130 | ||
| JMB(DG)250VA | 175 | 200 | 150 | ||
| JMB(DG)300VA | 175 | 200 | 150 | ||
| JMB(DG)400VA | 205 | 230 | 170 | ||
| JMB(DG)500VA | 205 | 230 | 170 | ||
| JMB(DG)700VA | 220 | 285 | 180 | ||
| JMB(DG)1000VA | 220 | 285 | 180 | ||
| JMB(DG)1500VA | 260 | 320 | 220 | ||
| JMB(DG)2000VA | 260 | 320 | 220 | ||
| JMB(DG)3000VA | 260 | 360 | 240 | ||
| JMB(DG)5000VA | 365 | 350 | 280 | ||
BZ产品外形及安装尺寸见表2
| 型号 | 额定容量 | 初级电压 | 次级电压 |
外形尺寸 (B×D×E) |
安装孔 |
| BZ-50H | 50 | 380或220 | 12、24、36 | 118×212×92 | Φ6.5 |
| BZ-100H | 100 | 380或220 | 12、24、36 | 118×212×104 | Φ6.5 |
