◎产品简述

交流异步电动机在额定电压下起动时,初始起动电流是很大的,往往超过额定电流的许多倍(一般是5-7倍),为了减少起动电流,不使对电网造成影响,通常用降低电压的方法来起动交流异步电动机,常用的降压方法是采用电抗器或自藕变压器,交流电动机的起动过程很短(一般数秒钟至二分钟),起动后就将降压起动用的电抗器或自藕变压器切除。该产品是根据高压异步电动机的启动特性设计的,匹配电动机功率220-14000kW。

◎产品特点

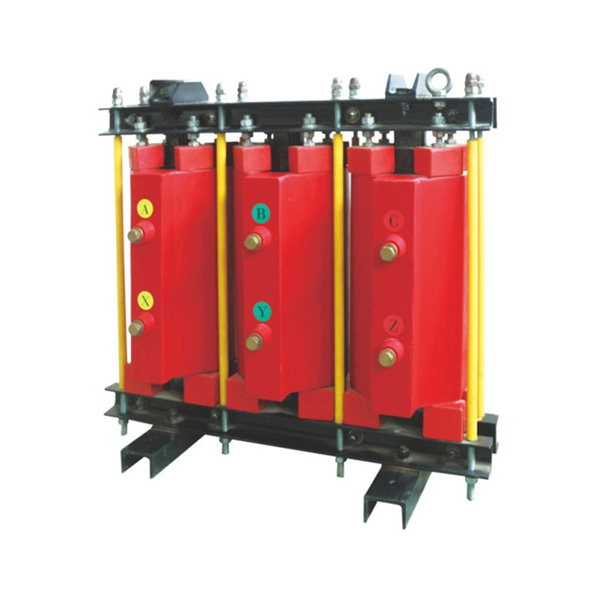

1、QKSC启动电抗器氧浇注式很好,它不会受到空气、环境的影响而使绝缘降低,适用于各种场合的使用,确保使用的可靠性。QKSC型干式铁芯启动电抗器的铁芯采用优良进口硅钢片,芯柱经多个气隙分成均匀小段,气隙采用环氧布板作为隔绝,并采用高温高强粘接剂,以保证气隙在电抗器运行时不发生变化。
2、铁芯端面采用优良硅钢片端面胶,使硅钢片牢固地结合在一起,大大减小了运行中的噪音,并具有较好的防腐性能。
3、线圈绕包式结构,线圈主绝缘采用玻璃纤维浸渍环氧树脂,热烘固化后在真空下浸以耐高温绝缘漆,该线圈不但绝缘性能好,而且机械强度高,能耐受电机启动时的大电流冲击和冷热冲击而不开裂。
4、环氧浇注线圈不吸水、局部放电量低,可在恶劣环境条件下安全运行。
5、线圈上下端部采用环氧垫块和硅橡胶防震垫,有效减小了线圈运行时的震动。

◎使用条件

1、海拔高度不超过1000米。
2、运行环境温度为-25℃~+45℃。
3、安装于户内无剧烈震动,无任何有害气体或粉尘的场合,无易燃易爆物品。
4、当起动时间满2分钟(一次或数次之和),应冷却6小时才可再次起动。

◎性能参数

1、干式起动电抗器比传统油浸电抗器、空心电抗器体积要小,具有重量轻、占空间小,结构简单、安装方便等特点。
2、耐温等级达到F级(155℃):
3、干式铁芯起动电抗器损耗低于油浸电抗器的损耗。
4、干式铁芯起动电抗器的噪声不大于国家标准(50dB)。

◎型号含义

◎6kV 10kV QKSC型干式铁芯起动电抗器系列技术参数

型号 额定电压 形式容量 额定电抗 额定电流 外形尺寸(见附图)
s b c d f h
(kvar) (kv) (Ω) (A) (mm) (mm) (mm) (mm) (mm) (mm)
QKSC-6-131-9.42 6 485 9.42 131 295 400 925 283 540 780
QKSC-6-155-7.93 571 7.93 155 295 400 925 283 540 800
QKSC-6-189-6.5 697 6.50 189 295 400 925 283 540 835
QKSC-6-223-6.48 967 6.48 223 310 400 970 294 540 895
QKSC-6-261-5.53 1131 5.53 261 310 400 970 294 540 940
QKSC-6-329-4.02 1305 4.02 329 325 400 1015 308 540 995
QKSC-6-466-3.18 2072 3.18 466 350 400 1090 319 540 1070
QKSC-6-556-2.45 2272 2.45 556 350 400 1090 319 540 11165
QKSC-6-726-1.78 2814 1.78 726 375 550 1165 332 740 1215
QKSC-10-86-20.1 10 447 20.10 86 290 400 910 277 540 925
QKSC-10-96-18.0 499 18.00 96 290 400 910 277 540 925
QKSC-10-107-16.2 556 16.20 107 290 400 910 277 540 970
QKSC-10-119-14.6 618 14.60 119 295 400 925 283 540 990
QKSC-10-134-12.9 969 12.90 134 295 400 925 283 540 1030
QKSC-10-150-11.5 779 11.50 150 310 400 970 288 540 1020
QKSC-10-242-7.16 1257 7.16 242 325 400 1025 304 540 1125
QKSC-10-2/0-6.41 1403 6.41 270 325 400 1015 304 540 1170
QKSC-10-301-5.75 1564 5.75 301 335 400 1045 308 540 1095
QKSC-10-336-5.15 1746 5.15 336 350 400 1090 313 540 1005
QKSC-10-383-4.5 1990 4.52 383 350 400 1090 314 540 1105
