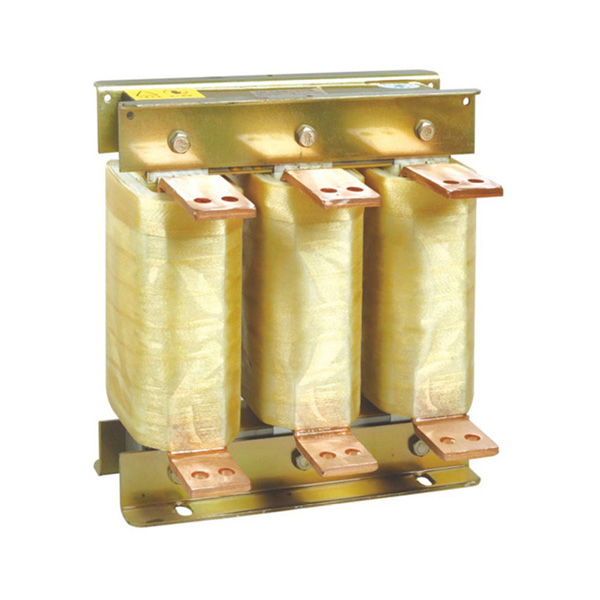

◎产品简述
该系列为变频器用出线电抗器用于变频器输出侧端，与变频器串联，当低压电网中有大量整流、变流装置等谐波
源时，其产生的高次谐波会严重危害主变及其它电器设备的安全运行。电抗器与变频器相连接后，能有效吸收电网谐
波，降低高次谐波造成的漏电流，降低电机的噪音以及涡流损耗，用于平滑滤波，降低瞬变电压dv/dt，延长电机寿命。
◎产品参数
1、压降：1%-2%
2、额定工作电压：φ380V/50Hz或660V/50Hz
3、额定工作电流：5A至2000A@40℃
4、抗电强度：铁芯一绕组3000VAC10Ma/1min
5、绝缘电阻：铁芯一绕组1000DC绝缘阻值>100MΩ
6、电抗器噪音：小于65dB(与电抗器水平距离1米测试)
7、防护等级：IP00
8、绝缘等级：F级以上
9、产品执行标准：IEC289:1987电抗器
GB10229-88电抗器(eqvIEC289:1987)
JB9644-1999半导体电气传动用电抗器
2、额定工作电压：φ380V/50Hz或660V/50Hz
3、额定工作电流：5A至2000A@40℃
4、抗电强度：铁芯一绕组3000VAC10Ma/1min
5、绝缘电阻：铁芯一绕组1000DC绝缘阻值>100MΩ
6、电抗器噪音：小于65dB(与电抗器水平距离1米测试)
7、防护等级：IP00
8、绝缘等级：F级以上
9、产品执行标准：IEC289:1987电抗器
GB10229-88电抗器(eqvIEC289:1987)
JB9644-1999半导体电气传动用电抗器
◎型号含义
◎产品外形图
◎型号含义
| 变频器调速器功率KW | 进线电抗器电流(A) | 外形尺寸L×W×H(mm) | A×B |
| 0.75(1.5) | OCL-8 | 155*105*140 | 80*65-10 |
| 2.5 | OCL-10 | 155*105*140 | 80*65-10 |
| 4 | OCL-10 | 155*110*140 | 80*65-10 |
| 5.5 | OCL-15 | 155*110*140 | 80*65-10 |
| 7.5 | OCL-20 | 155*115*140 | 80*65-10 |
| 11 | OCL-30 | 155*115*140 | 80*65-10 |
| 15 | OCL-40 | 155*120*140 | 80*75-10 |
| 18.5 | OCL-50 | 155*130*140 | 80*85-10 |
| 22 | OCL-60 | 155*135*140 | 80*85-10 |
| 30 | OCL-80 | 190*145*155 | 80*85-10 |
| 37 | OCL-110 | 190*150*155 | 80*85-10 |
| 45 | OCL-125 | 190*155*155 | 80*85-10 |
| 55 | OCL-150 | 225*150*225 | 120*80-12 |
| 75 | OCL-200 | 225*160*225 | 120*90-12 |
| 90(93) | OCL-250 | 225*165*225 | 120*90-12 |
| 110 | OCL-280 | 225*170*225 | 120*90-12 |
| 132 | OCL-300 | 260*170*255 | 135*95-12 |
| 160 | OCL-400 | 260*180*255 | 135*105-12 |
| 187 | OCL-450 | 260*185*255 | 135*105-12 |
| 200 | OCL-500 | 260*190*255 | 135*105-12 |
| 220 | OCL-540 | 290*200*305 | 135*105-12 |
| 250 | OCL-600 | 290*210*305 | 135*115-12 |
| 280 | OCL-700 | 290*215*305 | 135*115-12 |
| 315 | OCL-800 | 290*240*305 | 135*145-12 |
| 400 | OCL-1000 | 290*260*305 | 135*165-12 |
| 500 | OCL-1300 | 290*265*305 | 135*165-12 |
| 550 | OCL-1500 | 290*270*305 | 135*175-12 |
