◎产品简述

电容器在补偿容性无功率的时候,往往会受到谐波电流,合闸涌流及操作过电压的影响,造成电容损坏和功率因数 降低,为此需要在电容器前端加装串联电抗器,用以抑制和吸收谐波,保护电容器,避免谐波电压电流几冲击电压电流 影响,改善电能质量提高系统功率因数,延长电容器使用寿命。

◎产品特点

1.该产品分为单相,为铁芯干式;
2.铁芯采用优良冷轧硅钢片,经高速冲床冲剪,具有毛刺小、规则 均匀、叠片整齐优美,确保电抗器运行低温升低噪声的性能;
3.线圈采用优良绝缘导线,经专用机器绕制,具有平整度好,外形 美观的优点;
4.电抗器装配过程中,所有夹件经过防腐蚀处理,关键夹件采用无 磁材料,并经预烘一真空浸漆一热烘固化这**程,使电抗器线圈 及铁芯牢固成为一体,大大减少了运行时温升及噪声,有效提高 了电抗器品质因数及减少谐波的效果。

◎使用环境

1.海拔高度不超过2000米;
2.运行环境温度-25度至+45度,相对温度不超过90%:
3.周围无有害气体,无易燃易爆物品;
4.周围环境应有良好的通风条件,如装在柜内,应加装通风设备。

◎性能指示及技术参数

1.可用于电容电压为:0.23kV 0.25kV 0.28kV 0.3kV:
2.电抗率为:1% 6% 7% 12% 14%;
3.耐压等级为:3kV/min绝缘等级:B级、F级、H级,噪声≤65dB,过载能力≤1.35倍以内连续工作。

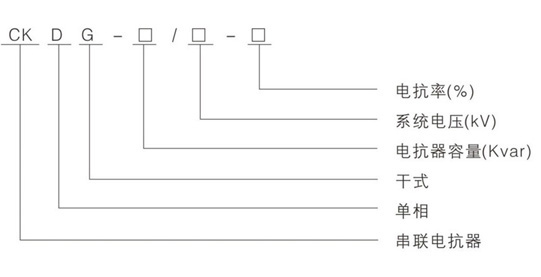

◎型号含义

220V系统单相匹配电容器电压:250V/280V
低压电容器用串联电抗器型号 匹配电容器容量
(kVar)
电抗器容量
(kVar)
外形尺寸
L×W×H(mm)
安装尺寸
A×B
CKDG-0.3/0.28-6% 5 0.3 115*140*135 90*65-6
CKDG-0.35/0.28-7% 5 0.35 115*150*135 90*75-6
CKDG-0.6/0.28-6% 10 0.6 132*160*150 100*90-6
CKDG-0.7/0.28-7% 10 0.7 132*170*150 100*100-6
CKDG-0.9/0.28-6% 15 0.9 150*170*160 120*103-8
CKDG-1.05/0.28-7% 15 1.05 150*150*210 120*90-12
CKDG-1.2/0.28-6% 20 1.2 150*160*210 120*100-12
CKDG-1.4/0.28-7% 20 1.4 150*170*210 120*110-12
CKDG-1.5/0.28-6% 25 1.5 150*175*210 120*110-12
CKDG-1.75/0.28-7% 25 1.75 180*190*245 135*105-12
CKDG-1.8/0.28-6% 30 1.8 180*195*245 135*105-12
CKDG-2.1/0.28-7% 30 2.1 180*200*245 135*105-12
CKDG-2.4/0.28-6% 40 2.4 180*210*245 135*115-12

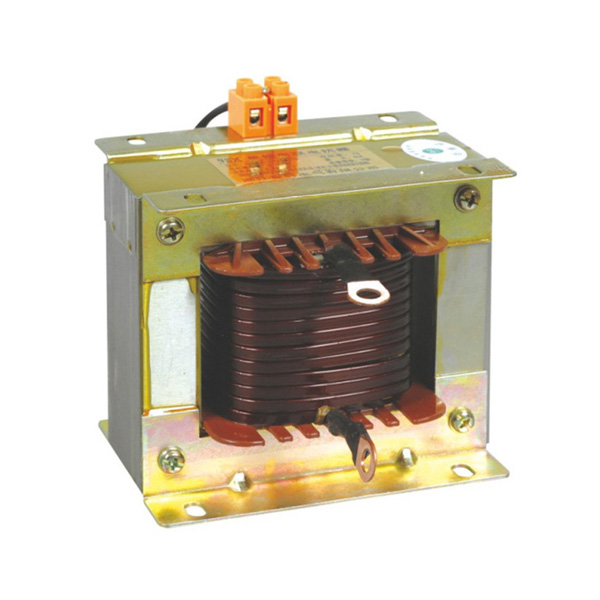

◎CKDG型电抗器示意图
